Cartographie des flux : lire le lead time, le takt time et les gaspillages sans se tromper
La cartographie des flux sert à rendre visible ce qui freine réellement un processus : attentes, stocks d’en-cours, validations inutiles, transports, ressaisies ou informations qui arrivent trop tard. Dans une démarche Lean, elle s’appuie souvent sur la VSM, pour Value Stream Mapping, c’est-à-dire la cartographie de la chaîne de valeur. Son intérêt est simple : observer le flux tel qu’il fonctionne, mesurer les faits, puis construire une cible d’amélioration réaliste.
Comprendre ce que montre vraiment une cartographie des flux

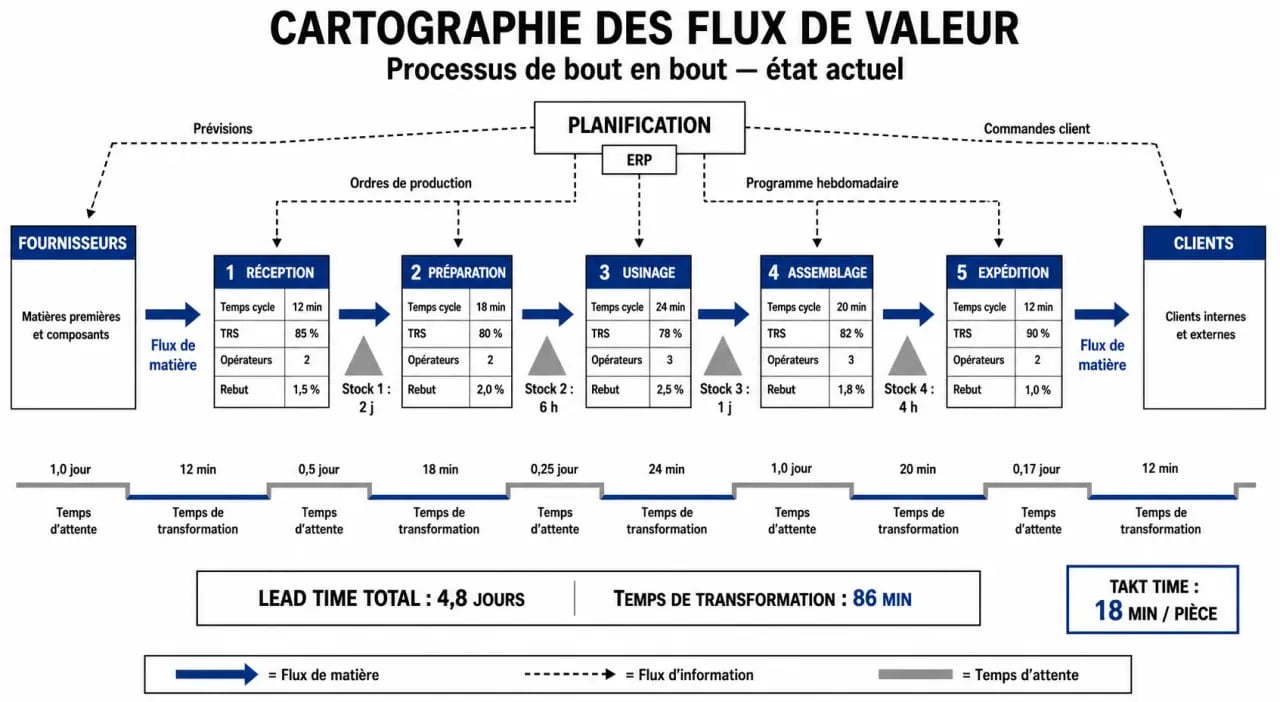

Une cartographie des flux est une représentation visuelle d’un processus de bout en bout. Elle ne décrit pas seulement une succession d’étapes, elle montre comment la matière, l’information, les décisions et les temps d’attente circulent entre les acteurs. C’est ce qui la rend plus utile qu’un simple organigramme ou qu’une procédure écrite.
Calculateur de Takt Time
Le lien avec la VSM et le Lean
La VSM, issue du Lean Manufacturing et largement utilisée en Lean Management, cherche à distinguer les activités qui créent de la valeur pour le client de celles qui consomment du temps sans en créer. On y retrouve généralement les étapes de transformation, de contrôle, de transport et de stockage. Cette lecture aide à repérer les muda, autrement dit les gaspillages Lean : attente, surproduction, déplacements inutiles, défauts, stocks excessifs ou tâches redondantes.
Flux physiques et flux d’information : deux lectures indissociables
Dans l’industrie, le flux physique suit les matières premières, les composants, les produits semi-finis puis les produits finis. Dans les services, il peut s’agir d’un dossier client, d’une demande d’achat, d’un ticket support ou d’un contrat. Le flux d’information, lui, montre les ordres de fabrication, les validations, les priorités, les prévisions, les relances et les échanges entre systèmes. Une mauvaise synchronisation entre ces deux flux explique souvent les blocages : une pièce est prête mais l’ordre n’est pas lancé, ou une équipe attend une validation alors que le besoin client est urgent.
On peut voir une cartographie comme un réseau reliant les postes, les personnes et les systèmes. Si un lien se fragilise, le fonctionnement global se déséquilibre. Cette lecture aide à dépasser la vision “poste par poste”. Un retard local n’est pas toujours le vrai problème ; parfois, c’est l’ensemble du flux qui est mal réglé. En observant les croisements, les nœuds, les allers-retours et les zones où l’information se superpose sans circuler, on repère des fragilités invisibles dans les tableaux de performance classiques.
Ce que la cartographie des flux permet d’améliorer
L’objectif n’est pas de produire un joli schéma, mais de construire une compréhension commune du fonctionnement réel. Une bonne cartographie aide les équipes à sortir des impressions individuelles : “on manque de capacité”, “le problème vient du planning”, “le contrôle ralentit tout”. Elle remplace ces hypothèses par des faits observés sur le terrain.
Réduire les délais sans se tromper de cible
Le délai total d’un processus est souvent composé d’une petite part de travail utile et d’une grande part d’attente. La cartographie met en évidence ce déséquilibre. Elle permet de localiser les stocks d’en-cours, les files d’attente, les retours en arrière et les ruptures de flux. Dans un atelier, cela peut révéler qu’une machine très performante alimente trop vite un poste aval saturé. Dans un service administratif, cela peut montrer qu’un dossier passe plus de temps en attente de validation qu’en traitement effectif.
Améliorer la qualité, les coûts et la coordination
Les défauts qualité ne naissent pas seulement au moment de la production ou du traitement. Ils proviennent aussi d’informations incomplètes, de consignes contradictoires, de changements de priorité ou de contrôles placés trop tard. En reliant flux physiques et flux d’information, la cartographie aide à identifier les causes systémiques. Elle soutient aussi la réduction des coûts, car chaque stockage, transport, reprise, correction ou relance mobilise des ressources sans augmenter la valeur perçue par le client.
Construire une cartographie utile : la méthode terrain
La fiabilité d’une cartographie des flux dépend d’abord de la qualité de l’observation. Il ne suffit pas de réunir des responsables en salle pour reconstituer le processus “théorique”. La démarche doit partir du terrain, avec les personnes qui réalisent, pilotent, contrôlent ou subissent le flux au quotidien.
Cadrer le périmètre et réunir la bonne équipe
Le périmètre doit être précis : une famille de produits, un type de commande, un parcours client, une demande interne ou une ligne de production. Une équipe terrain efficace compte souvent 3 à 5 personnes. Elle peut réunir 1 ou 2 experts du flux, 1 ou 2 personnes chargées de mesurer les temps et 1 personne dédiée aux notes. Ce format reste assez léger pour observer vite, mais assez diversifié pour éviter une lecture trop partielle.
Observer, mesurer, puis représenter
La démarche commence par une Gemba Walk, c’est-à-dire une observation là où le travail se fait réellement. On relève les temps de cycle, les temps d’attente, les quantités en stock, les fréquences de transfert, les modes de communication et les points de décision. La représentation peut se faire avec des post-its, des symboles standardisés, un grand rouleau papier, un mur en Obeya Room ou un outil logiciel. L’essentiel est que le support reste compréhensible par tous.
- Choisir un flux représentatif et un début-fin clairement définis.
- Collecter les données terrain avec une feuille de relevés simple.
- Positionner les étapes dans l’ordre réel, pas dans l’ordre idéal.
- Ajouter les flux d’information, les stocks, les attentes et les contrôles.
- Calculer les indicateurs clés pour hiérarchiser les problèmes.
- Construire une cartographie cible avec des actions concrètes.
Éviter les erreurs qui faussent l’analyse
Trois erreurs reviennent souvent. La première consiste à cartographier un périmètre trop large, ce qui rend l’analyse illisible. La deuxième est de confondre procédure officielle et fonctionnement réel. La troisième est de chercher immédiatement des solutions, avant d’avoir compris les causes. Une cartographie pertinente accepte de montrer les irritants : attentes non assumées, doubles saisies, arbitrages informels, stocks de sécurité devenus permanents.
Les indicateurs à lire sur une cartographie des flux
Les indicateurs donnent de la profondeur au schéma. Sans eux, la cartographie reste descriptive. Avec eux, elle devient un outil de décision pour prioriser les actions d’amélioration continue.
| Indicateur | Ce qu’il mesure | Pourquoi il est utile |
|---|---|---|
| Lead time | Temps total d’écoulement du début à la fin du flux | Montre le délai réellement vécu par le client ou le processus aval |
| Temps de cycle | Temps nécessaire pour réaliser une opération | Aide à repérer les postes déséquilibrés ou les variations de cadence |
| Takt time | Rythme à tenir pour répondre à la demande client | Permet de comparer la capacité réelle au besoin du marché |
| Stocks d’en-cours | Quantités en attente entre deux étapes | Révèle les blocages, la surproduction et les désynchronisations |
| Ratio valeur ajoutée | Part du temps utile dans le temps total d’écoulement | Met en évidence le potentiel de réduction des gaspillages |
Exemple simple de takt time
Si une équipe travaille 8 heures par jour, 5 jours par semaine, et doit livrer 400 produits par semaine, le temps disponible hebdomadaire est de 40 heures, soit 2 400 minutes. Le takt time est donc de 6 minutes par produit. Si une étape critique dépasse régulièrement ce rythme, le flux ne peut pas suivre la demande sans créer d’attente, de retard ou de stock intermédiaire.
Valeur ajoutée et non-valeur ajoutée
Le calcul du ratio valeur ajoutée / temps d’écoulement est souvent révélateur. Une opération de transformation peut durer quelques minutes, tandis que le produit ou le dossier attend plusieurs jours entre deux étapes. Ce constat ne signifie pas que toutes les attentes sont supprimables, mais il aide à distinguer les contraintes nécessaires des gaspillages évitables.
Quand l’utiliser et avec quels outils la compléter
La cartographie des flux est particulièrement utile au début d’un projet d’amélioration, avant un changement d’organisation, lors d’une hausse des retards ou quand les équipes n’ont pas la même vision du processus. Elle s’applique aussi bien à une ligne industrielle qu’à un service achats, une comptabilité fournisseurs, un parcours patient, un service client ou une chaîne de traitement documentaire.
VSM, SIPOC ou diagramme spaghetti : choisir le bon angle
La VSM est pertinente pour analyser une chaîne de valeur complète avec ses temps, ses stocks et ses informations. Le SIPOC convient mieux pour cadrer rapidement un processus en identifiant fournisseurs, entrées, étapes, sorties et clients. Le diagramme spaghetti sert surtout à visualiser les déplacements physiques dans un espace : opérateurs, pièces, dossiers papier ou équipements mobiles. Ces outils ne s’opposent pas ; ils peuvent se compléter selon le problème à résoudre.
- VSM : idéale pour réduire les délais, synchroniser les flux et identifier les gaspillages.
- SIPOC : utile pour cadrer un processus avant une analyse plus détaillée.
- Diagramme spaghetti : efficace pour limiter les déplacements et repenser l’implantation.
- Tableau de bord : nécessaire pour suivre les gains après mise en œuvre des actions.
Du constat au plan d’action
Une cartographie n’a de valeur que si elle débouche sur une cible et des décisions. Les actions peuvent porter sur la réduction des en-cours, la simplification des validations, la clarification des règles de priorité, la suppression de doubles saisies, le repositionnement d’un contrôle ou l’équilibrage des postes. Pour sécuriser la démarche, il est souvent préférable de tester les changements sur un périmètre pilote avant de les généraliser.
Le bon livrable n’est donc pas seulement une carte de l’existant. C’est un support partagé qui relie observation terrain, indicateurs, causes de gaspillage et trajectoire d’amélioration. Utilisée ainsi, la cartographie des flux devient un outil de dialogue entre production, qualité, supply chain, méthodes, management et fonctions support.
